LAV Madrid - Toledo
Leyenda 0 Madrid Atocha Hacia LAV Madrid - Zaragoza - Barcelona 12.300 Valdemingomez, a bypass Sevilla-Barcelona 14.272 Los Gavilanes (PB) 24.418 Parla (PB) 35.311 Yeles(PB) 53.288 Hacia talleres de mantenimiento de La Sagra 53.727, 0.000 La Sagra PAET. Hacia LAV Madrid - Sevilla 9.677 V. Rio Tajo 20.842 Estación Toledo

[editar] Características técnicas (Madrid - Toledo)

• Longitud: 75 km
• Vía: doble en ancho estándar (1.435 mm)
• Peralte máximo: 160 mm
• Pendiente máxima: 27,5 mm/m
• Electrificación: 1x25 kV en corriente alterna.
• Señalización: sistema ERTMS, red de radio móvil GSM-R. Sistemas de respaldo LZB y ASFA
• Plataforma: 14 ancho de m, entrevía de 4,7 m
• Altura nominal de los andenes: 760 mm
• Túneles: 0
• Otras infraestructuras: Talleres de mantenimiento de la Sagra

[editar] Localización

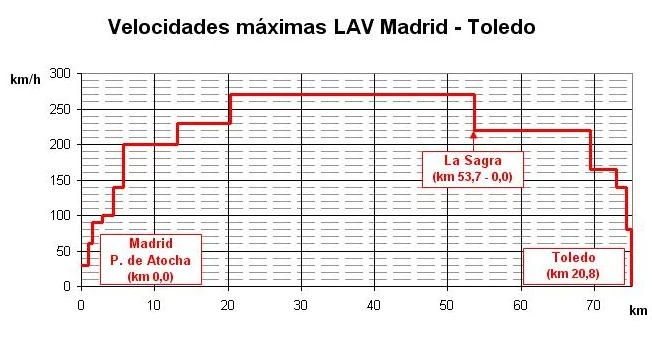

[editar] Velocidades máximas

km inicio	km fin	km/h
0,00	1,00	30
1,00	1,50	90
2,80	4,40	100
4,40	5,70	140
5,70	13,10	200
13,10	20,30	270
53,70	54,20	220
0,00	15,31	220
15,31	18,76	165
18,76	20,20	140
20,20	20,80	80
